Programmazione Scientifica++: Lezione 3

Deep Learning — Loss, Backpropagation e Ottimizzatori

Cristiano De Michele

Argomenti di oggi

• La funzione costo (MSE)
• La discesa del gradiente
• Backpropagation: la regola della catena, i \(\boldsymbol{\delta}\) e le due formule
• Esercizio: la backpropagation a mano
• Il batching e gli ottimizzatori, dalla discesa semplice ad Adam (per i progetti finali: da leggere, se non ci arriviamo)

Minimizzare l’errore: la funzione costo

Addestrare una rete neurale significa risolvere un problema di minimizzazione.

Perché la rete impari serve una misura quantitativa di quanto sbaglia. La funzione che calcola la “distanza” fra la risposta della rete e la risposta attesa (il target) si chiama funzione costo (loss function).

Esistono molte loss (per esempio la cross-entropy, per la classificazione); la più semplice è la MSE.

L’errore quadratico medio (MSE)

L’errore quadratico medio (Mean Squared Error) calcola la differenza fra il valore atteso (\(y\)) e la predizione della rete (\(a\)), la eleva al quadrato (così il segno non conta e gli errori grandi pesano di più) e ne fa la media sulle \(n\) uscite:

\[ E = \frac{1}{n} \sum_{i=1}^{n} \left(y_i - a_i\right)^2 \]

Il risultato \(E\) è un numero (per esempio \(E = 12{,}4\)): nullo se la rete riproduce esattamente i target, tanto più grande quanto più se ne discosta.

L’obiettivo matematico

Il nostro obiettivo diventa: trovare i pesi \(\mathbf{W}^{(\ell)}\) e i bias \(\mathbf{b}^{(\ell)}\) che rendono \(E\) il più piccolo possibile. (Non zero: una rete che azzera l’errore sui dati di addestramento di solito ha solo imparato a memoria — ne riparleremo col test set.)

Una rete con 100 strati può avere \(10^7\) parametri fra pesi e bias, e \[ E = E\!\left(\mathbf{W}^{(1)}, \dots, \mathbf{W}^{(100)},\ \mathbf{b}^{(1)}, \dots, \mathbf{b}^{(100)}\right) \] è una superficie in uno spazio a dieci milioni di dimensioni.

Come se ne trova un minimo?

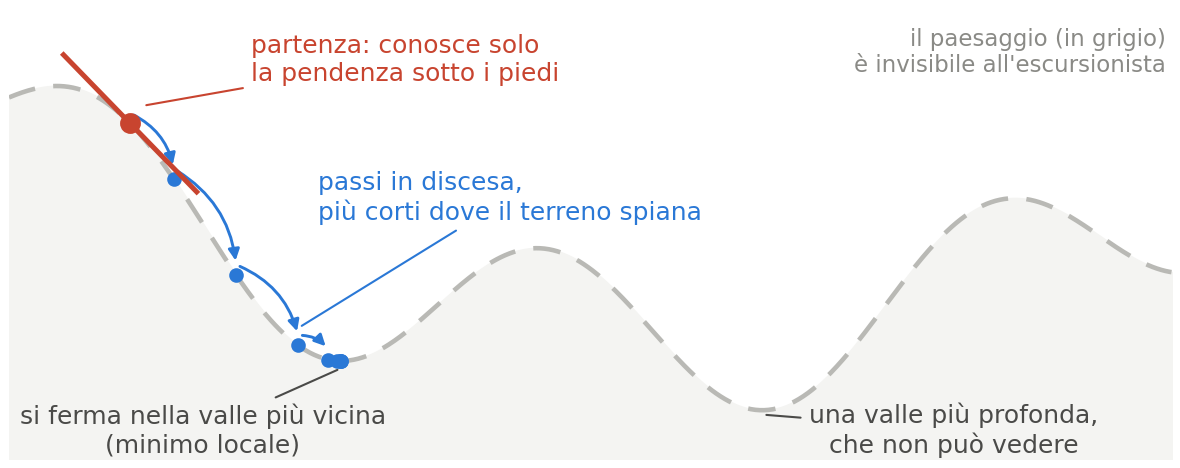

L’escursionista bendato

Immaginate di essere bendati in cima a una catena montuosa e di voler scendere a valle. L’unica informazione disponibile è la pendenza del terreno sotto i piedi: la tastate, individuate la direzione in cui scende di più e fate un piccolo passo. Ripetendo il procedimento migliaia di volte si arriva in fondo a una valle: è la discesa del gradiente (gradient descent).

La discesa del gradiente

Raccogliamo tutti i parametri della rete in un unico vettore \[ \boldsymbol{\theta} = \left(\mathbf{W}^{(1)}, \dots, \mathbf{W}^{(L)},\ \mathbf{b}^{(1)}, \dots, \mathbf{b}^{(L)}\right) \in \mathbb{R}^{P}, \] con \(P\) il numero totale di pesi e bias. A dati fissati la loss è una funzione \(E: \mathbb{R}^P \to \mathbb{R}\), e la discesa del gradiente è l’iterazione \[ \boldsymbol{\theta}_{t+1} = \boldsymbol{\theta}_t - \eta\, \nabla_{\boldsymbol{\theta}} E(\boldsymbol{\theta}_t) , \] cioè, blocco per blocco, \(\mathbf{W}^{(\ell)} \leftarrow \mathbf{W}^{(\ell)} - \eta\, \partial E/\partial \mathbf{W}^{(\ell)}\) e \(\mathbf{b}^{(\ell)} \leftarrow \mathbf{b}^{(\ell)} - \eta\, \partial E/\partial \mathbf{b}^{(\ell)}\) per ogni \(\ell\), con tutti i gradienti calcolati nello stesso punto \(\boldsymbol{\theta}_t\). Qui \(\partial E/\partial \mathbf{W}^{(\ell)}\) è la matrice che in posizione \((j,k)\) ha la derivata \(\partial E/\partial w^{(\ell)}_{jk}\), e \(\partial E/\partial \mathbf{b}^{(\ell)}\) il vettore che in posizione \(j\) ha \(\partial E/\partial b^{(\ell)}_j\): hanno le stesse dimensioni di \(\mathbf{W}^{(\ell)}\) e di \(\mathbf{b}^{(\ell)}\), e l’aggiornamento sottrae elemento per elemento.

La direzione di discesa più rapida

Per uno spostamento piccolo \(\Delta\boldsymbol{\theta}\), al primo ordine \[ E(\boldsymbol{\theta} + \Delta\boldsymbol{\theta}) \simeq E(\boldsymbol{\theta}) + \nabla E \cdot \Delta\boldsymbol{\theta} . \] Fra gli spostamenti di lunghezza fissata, \(\lVert \Delta\boldsymbol{\theta} \rVert = \varepsilon\), la disuguaglianza di Cauchy–Schwarz \(\lvert \nabla E \cdot \Delta\boldsymbol{\theta} \rvert \le \lVert \nabla E \rVert\, \lVert \Delta\boldsymbol{\theta} \rVert\) dà \[ -\varepsilon \lVert \nabla E \rVert \;\le\; \nabla E \cdot \Delta\boldsymbol{\theta} \;\le\; \varepsilon \lVert \nabla E \rVert , \] e il minimo si raggiunge solo per \(\Delta\boldsymbol{\theta}\) antiparallelo al gradiente, \(\Delta\boldsymbol{\theta} = -\varepsilon\, \nabla E / \lVert \nabla E \rVert\): è la direzione di discesa più rapida. Il passo \(\Delta\boldsymbol{\theta} = -\eta \nabla E\) è proprio questo, con \(\varepsilon = \eta \lVert \nabla E \rVert\), che si accorcia da solo vicino al minimo, dove il gradiente è piccolo. Finché \(\varepsilon\) resta piccolo, \(E(\boldsymbol{\theta} - \eta \nabla E) \simeq E(\boldsymbol{\theta}) - \eta \lVert \nabla E \rVert^2 \le E(\boldsymbol{\theta})\).

\(\eta\) è il learning rate: troppo grande, il primo ordine non basta più e la discesa può divergere (quesito 1); troppo piccolo, la convergenza è lentissima.

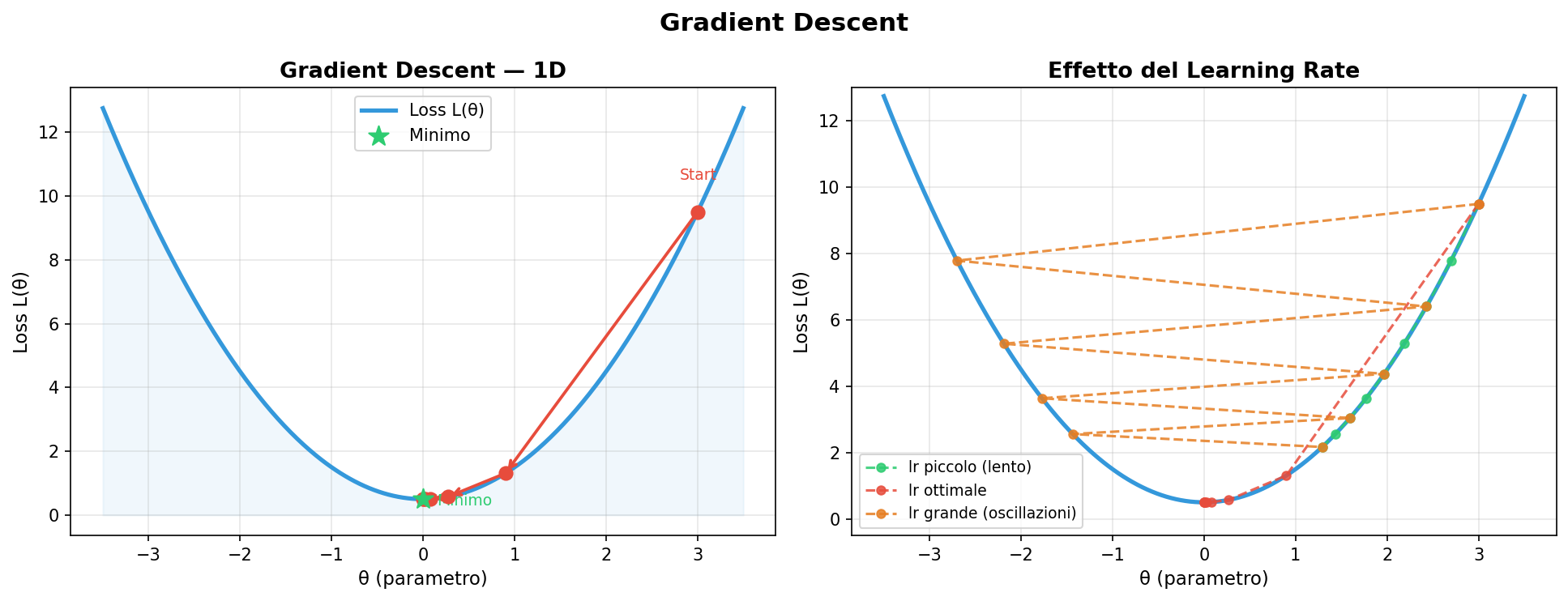

La discesa del gradiente: visualizzazione

Per riprodurla: \(E(\theta) = \theta^2 + \tfrac12\), partenza \(\theta_0 = 3\), passo \(\theta_{t+1} = \theta_t - \eta\, E'(\theta_t) = (1 - 2\eta)\,\theta_t\). Per quali \(\eta\) converge? È il quesito 1.

Nella parabola \(\eta = 0{,}05\) e \(\eta = 0{,}95\) fanno scendere \(E\) esattamente allo stesso modo, passo per passo: oscillare non costa passi in più. In un landscape non convesso invece un passo grande può saltare la barriera e finire in un altro bacino, non necessariamente migliore (a volte migliore: tende a evitare i minimi stretti). In più dimensioni le oscillazioni avvengono lungo la direzione più curva mentre lungo quelle piatte si avanza piano: è la motivazione di momentum e Adam.

Il gradiente negli strati interni

Calcolare \(\partial E/\partial \mathbf{W}^{(L)}\) e \(\partial E/\partial \mathbf{b}^{(L)}\) per l’ultimo strato è facile: fra quei parametri ed \(E\) c’è un solo strato. Ma da un parametro del primo strato, per esempio il peso \(w^{(1)}_{57,\,432}\) (quello con cui il neurone nascosto 57 legge il pixel 432) o il bias \(b^{(1)}_{57}\), \(E\) dipende solo attraverso tutti gli strati successivi. La rete è una funzione composta:

\[ E = \Big\lVert\, \mathbf{f}_L\big(\cdots \mathbf{f}_2(\mathbf{f}_1(\mathbf{x}))\cdots\big) - \mathbf{y} \,\Big\rVert^2, \qquad \mathbf{f}_\ell(\mathbf{a}) = \sigma\!\left(\mathbf{W}^{(\ell)}\mathbf{a} + \mathbf{b}^{(\ell)}\right) , \]

e \(\mathbf{W}^{(1)}\) e \(\mathbf{b}^{(1)}\) stanno nella funzione più interna. Le loro derivate si calcolano con la regola della catena (la derivata della funzione composta), attraversando tutti gli strati: uno in una rete a due strati, cento in una rete di cento.

Il piano

Calcolando i gradienti vedremo che dipendono tutti da una sola quantità per neurone, il segnale d’errore \(\delta\), e che il \(\delta\) di uno strato si calcola ricorsivamente da quello dello strato successivo. Partendo dall’uscita e procedendo all’indietro si ottengono tutti i gradienti: è la backpropagation.

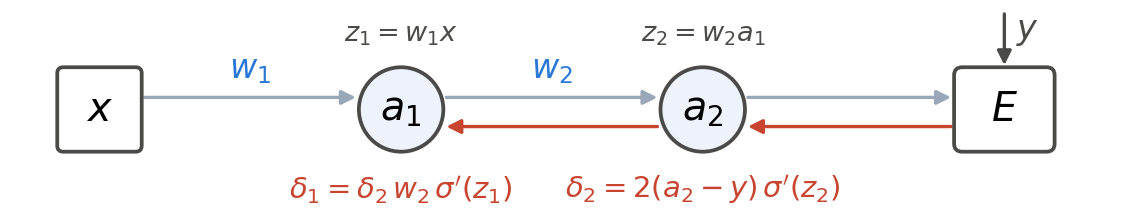

Due strati, un neurone ciascuno

Con \(E = (a_2 - y)^2\) e la regola della catena, con \(\sigma'(z_i) = (d\sigma/dz)\big|_{z = z_i}\):

\[ \frac{\partial E}{\partial w_2} = \underbrace{2(a_2 - y)\,\sigma'(z_2)}_{\delta_2}\; a_1 , \qquad \frac{\partial E}{\partial w_1} = \underbrace{\underbrace{2(a_2 - y)\,\sigma'(z_2)}_{\delta_2}\; w_2\,\sigma'(z_1)}_{\delta_1}\; x . \]

Ogni strato attraversato aggiunge un fattore \(w\,\sigma'\) (con cento strati, cento fattori), e i fattori comuni sono i \(\delta\): calcolarli una volta sola, dall’uscita verso l’ingresso, è la backpropagation.

Notazione: tre vettori per ogni strato

Numeriamo gli strati \(\ell = 1, \dots, L\) e chiamiamo \(\mathbf{a}^{(0)} = \mathbf{x}\) l’ingresso. (Nella Lezione 2 lo strato generico si chiamava \(L\); qui serve un nome anche per l’ultimo: \(\ell\) è lo strato generico, \(L\) l’ultimo.) Ogni strato produce due vettori:

\[ \mathbf{z}^{(\ell)} = \mathbf{W}^{(\ell)}\mathbf{a}^{(\ell-1)} + \mathbf{b}^{(\ell)}, \qquad \mathbf{a}^{(\ell)} = \sigma\!\left(\mathbf{z}^{(\ell)}\right) \]

\(\mathbf{z}\) è la pre-attivazione, \(\mathbf{a}\) l’attivazione; per componenti, con la convenzione della Lezione 2 (\(j\) = arrivo, \(k\) = ingresso), \(z^{(\ell)}_j = \sum_k w^{(\ell)}_{jk}\, a^{(\ell-1)}_k + b^{(\ell)}_j\).

\(\sigma\) è la sigmoide del framework: con un’altra attivazione \(f\) si sostituisce \(\sigma'\) con \(f'\). Nel framework, inoltre, \(\mathbf{b} = 0\): le formule che seguono valgono togliendolo.

Il segnale d’errore \(\boldsymbol{\delta}\)

Il terzo vettore di ogni strato è la definizione su cui poggia tutto:

\[ \delta^{(\ell)}_j \;\equiv\; \frac{\partial E}{\partial z^{(\ell)}_j} \]

cioè quanto cambia l’errore se sposto di poco la pre-attivazione del neurone \(j\), ed è il segnale d’errore del neurone. La backpropagation ricava tutti i gradienti dai \(\boldsymbol{\delta}^{(\ell)}\) e calcola i \(\boldsymbol{\delta}\) a ritroso, uno strato alla volta. Le dipendenze di \(E\) dai parametri dello strato \(\ell\) sono la funzione composta vista prima, scritta strato per strato:

\(E\) 2\(\longleftarrow\) \(\mathbf{z}^{(L)}\) \(\longleftarrow \cdots \longleftarrow\) \(\mathbf{z}^{(\ell+1)}\) 3\(\longleftarrow\) \(\mathbf{z}^{(\ell)}\) 1\(\longleftarrow\) \(\big(\mathbf{W}^{(\ell)}, \mathbf{b}^{(\ell)}\big)\)

1 dai parametri a \(\mathbf{z}^{(\ell)}\): i gradienti di pesi e bias si scrivono in termini dei \(\boldsymbol{\delta}\);
2 verso \(E\): \(\boldsymbol{\delta}^{(L)} = \partial E/\partial \mathbf{a}^{(L)} \odot \sigma'(\mathbf{z}^{(L)})\), con \(\partial E/\partial \mathbf{a}^{(L)}\) dalla loss;
3 tra due strati: \(\boldsymbol{\delta}^{(\ell)} = \partial E/\partial \mathbf{a}^{(\ell)} \odot \sigma'(\mathbf{z}^{(\ell)})\), con \(\partial E/\partial \mathbf{a}^{(\ell)}\) da \(\boldsymbol{\delta}^{(\ell+1)}\).

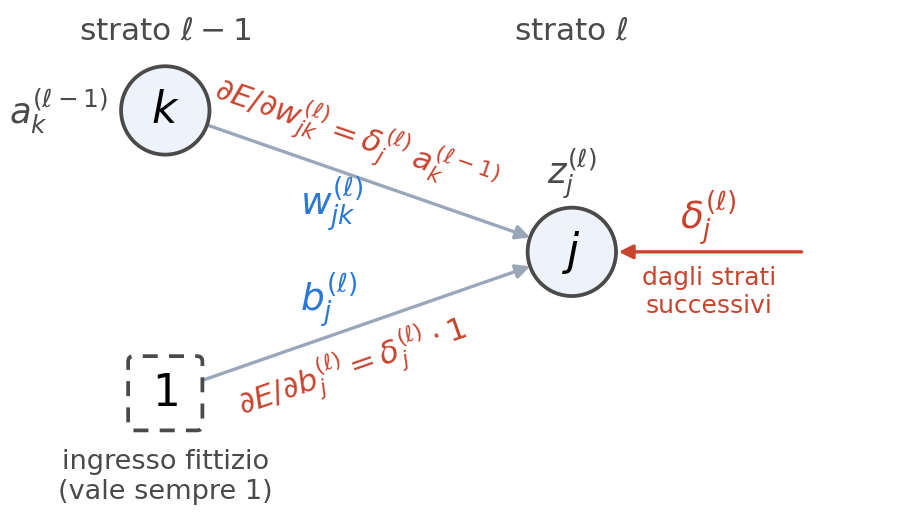

Passo 1: i gradienti

\(E\) dipende da \(w^{(\ell)}_{jk}\) e \(b^{(\ell)}_j\) solo attraverso \(z^{(\ell)}_j\), l’unica in cui compaiono:

\[ \begin{aligned} \frac{\partial E}{\partial w^{(\ell)}_{jk}} &= \frac{\partial E}{\partial z^{(\ell)}_j}\,\frac{\partial z^{(\ell)}_j}{\partial w^{(\ell)}_{jk}} = \delta^{(\ell)}_j\, a^{(\ell-1)}_k , \\ \frac{\partial E}{\partial b^{(\ell)}_j} &= \frac{\partial E}{\partial z^{(\ell)}_j}\,\frac{\partial z^{(\ell)}_j}{\partial b^{(\ell)}_j} = \delta^{(\ell)}_j , \end{aligned} \]

perché in \(z^{(\ell)}_j = \sum_m w^{(\ell)}_{jm} a^{(\ell-1)}_m + b^{(\ell)}_j \cdot 1\), derivando rispetto a \(w_{jk}\) conta solo il termine \(m = k\), e \(b_j\) moltiplica \(1\).

Il gradiente di un peso è il segnale che entra nella freccia per il segnale d’errore che arriva alla punta. Il bias è il peso di un ingresso fittizio che vale sempre 1.

Passo 1: la forma matriciale

Per tutti i pesi dello strato insieme, la formula per componenti è un prodotto colonna per riga:

\[ \frac{\partial E}{\partial \mathbf{W}^{(\ell)}} = \boldsymbol{\delta}^{(\ell)} \left(\mathbf{a}^{(\ell-1)}\right)^{T}, \qquad \frac{\partial E}{\partial \mathbf{b}^{(\ell)}} = \boldsymbol{\delta}^{(\ell)} . \]

Le dimensioni tornano: \(\boldsymbol{\delta}^{(\ell)}\) è \(N_\ell \times 1\) e \(\left(\mathbf{a}^{(\ell-1)}\right)^T\) è \(1 \times N_{\ell-1}\), quindi il prodotto è \(N_\ell \times N_{\ell-1}\), la forma di \(\mathbf{W}^{(\ell)}\). Se l’ingresso è nullo, \(a_k = 0\), il suo peso resta invariato.

Passo 2: l’ultimo strato

All’uscita \(E\) dipende da \(z^{(L)}_j\) solo attraverso \(a^{(L)}_j = \sigma(z^{(L)}_j)\):

\[ \delta^{(L)}_j = \frac{\partial E}{\partial a^{(L)}_j}\,\sigma'\!\left(z^{(L)}_j\right) \qquad\Longrightarrow\qquad \boldsymbol{\delta}^{(L)} = \nabla_{\mathbf{a}} E \odot \sigma'\!\left(\mathbf{z}^{(L)}\right) \]

dove \(\odot\) è il prodotto componente per componente. Con la MSE, \(E = \sum_j (a^{(L)}_j - y_j)^2\), il primo fattore è \(2\,(\mathbf{a}^{(L)} - \mathbf{y})\): l’errore, con il segno che dice in che verso correggere.

È l’unico punto in cui la loss entra nel calcolo: da qui in giù la backpropagation non sa quale loss stiamo usando. Per questo nel framework la loss è una classe separata, il cui backward restituisce proprio \(\nabla_{\mathbf{a}} E\).

Nota

Il framework omette il fattore \(1/n\) della MSE: una costante moltiplica tutto il gradiente e si riassorbe in \(\eta\).

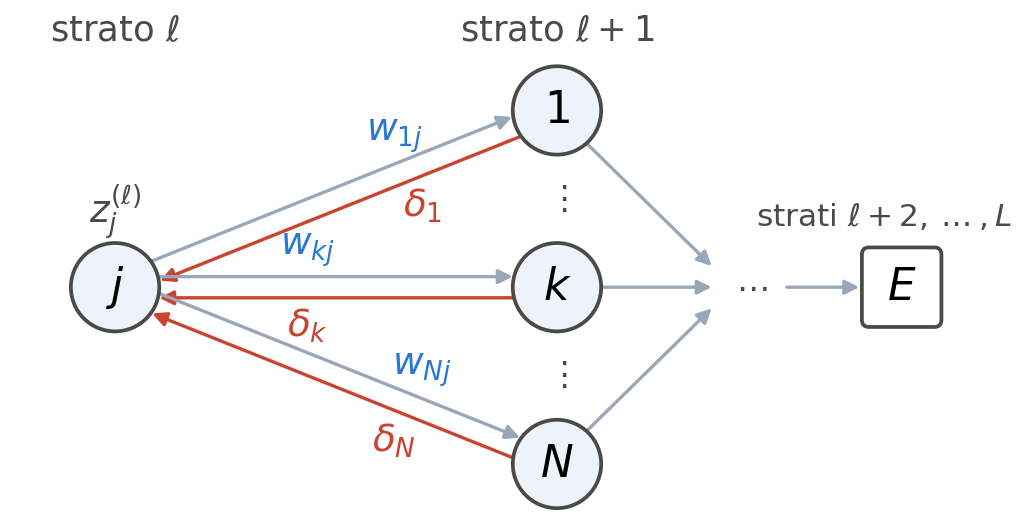

Passo 3: la regola della catena

\(E\) dipende dalla pre-attivazione \(z^{(\ell)}_j\) del neurone \(j\) dello strato \(\ell\) solo attraverso lo strato successivo: l’uscita di \(j\) entra nelle pre-attivazioni \(z^{(\ell+1)}_k\) di tutti i neuroni dello strato \(\ell+1\), \(k = 1, \dots, N_{\ell+1}\) (nella figura fino a \(N\)).

Regola della catena con una somma su \(k\), un termine per ogni cammino:

\[ \delta^{(\ell)}_j = \sum_k \frac{\partial E}{\partial z^{(\ell+1)}_k}\,\frac{\partial z^{(\ell+1)}_k}{\partial z^{(\ell)}_j} = \sum_k \delta^{(\ell+1)}_k\,\frac{\partial z^{(\ell+1)}_k}{\partial z^{(\ell)}_j} . \]

Passo 3: la ricorsione

Resta il fattore \(\partial z^{(\ell+1)}_k / \partial z^{(\ell)}_j\), sulla freccia da \(j\) a \(k\). In \(z^{(\ell+1)}_k = \sum_m w^{(\ell+1)}_{km}\,\sigma(z^{(\ell)}_m) + b^{(\ell+1)}_k\) conta solo il termine \(m = j\):

\[ \frac{\partial z^{(\ell+1)}_k}{\partial z^{(\ell)}_j} = w^{(\ell+1)}_{kj}\,\sigma'\!\left(z^{(\ell)}_j\right) \qquad\Longrightarrow\qquad \delta^{(\ell)}_j = \underbrace{\sum_k w^{(\ell+1)}_{kj}\,\delta^{(\ell+1)}_k}_{\partial E/\partial a^{(\ell)}_j}\;\sigma'\!\left(z^{(\ell)}_j\right) . \]

È la figura letta da destra a sinistra: le frecce rosse portano a \(j\) i \(\delta_k\) di tutti i neuroni dello strato successivo, ciascuno pesato con il suo \(w_{kj}\), e il neurone \(j\) aggiunge \(\sigma'(z^{(\ell)}_j)\). La somma è \(\partial E/\partial a^{(\ell)}_j\): anche \(a^{(\ell)}_j\) raggiunge \(E\) solo attraverso le \(z^{(\ell+1)}_k\), quindi \(\partial E/\partial a^{(\ell)}_j = \sum_k \big(\partial z^{(\ell+1)}_k/\partial a^{(\ell)}_j\big)\big(\partial E/\partial z^{(\ell+1)}_k\big) = \sum_k w^{(\ell+1)}_{kj}\,\delta^{(\ell+1)}_k\). Ed è la forma del passo 2, valida per ogni strato: \(\partial E/\partial a^{(\ell)}_j\) arriva dalla loss (\(\ell = L\)) o dallo strato successivo.

Passo 3: la trasposta

Nella somma \(\sum_k w^{(\ell+1)}_{kj}\,\delta^{(\ell+1)}_k\) l’indice sommato è il primo di \(w\), quello del neurone d’arrivo. Sommare sul primo indice è moltiplicare per la trasposta: \(\big(\mathbf{W}^{T}\boldsymbol{\delta}\big)_j = \sum_k w_{kj}\,\delta_k\). In forma vettoriale:

\[ \boxed{\;\boldsymbol{\delta}^{(\ell)} = \left(\left(\mathbf{W}^{(\ell+1)}\right)^{T}\boldsymbol{\delta}^{(\ell+1)}\right) \odot \sigma'\!\left(\mathbf{z}^{(\ell)}\right)\;} \]

La trasposta è il risultato esatto della regola della catena, per qualunque \(\mathbf{W}\): costa quanto il prodotto in avanti e riporta i segnali d’errore dei neuroni d’arrivo al neurone di partenza, con gli stessi pesi dell’andata. Non è un’inversa approssimata: una \(\mathbf{W}\) non quadrata (\(784 \to 200\)) ha solo la pseudo-inversa \(\mathbf{W}^{+} = \mathbf{W}^T(\mathbf{W}\mathbf{W}^T)^{-1}\), e nel Lab 16 (back query) vedremo che si riduce alla trasposta, a meno di un fattore, solo se \(\mathbf{W}\mathbf{W}^T \approx c\,\mathbf{I}\): lì è un’approssimazione che dipende dai pesi.

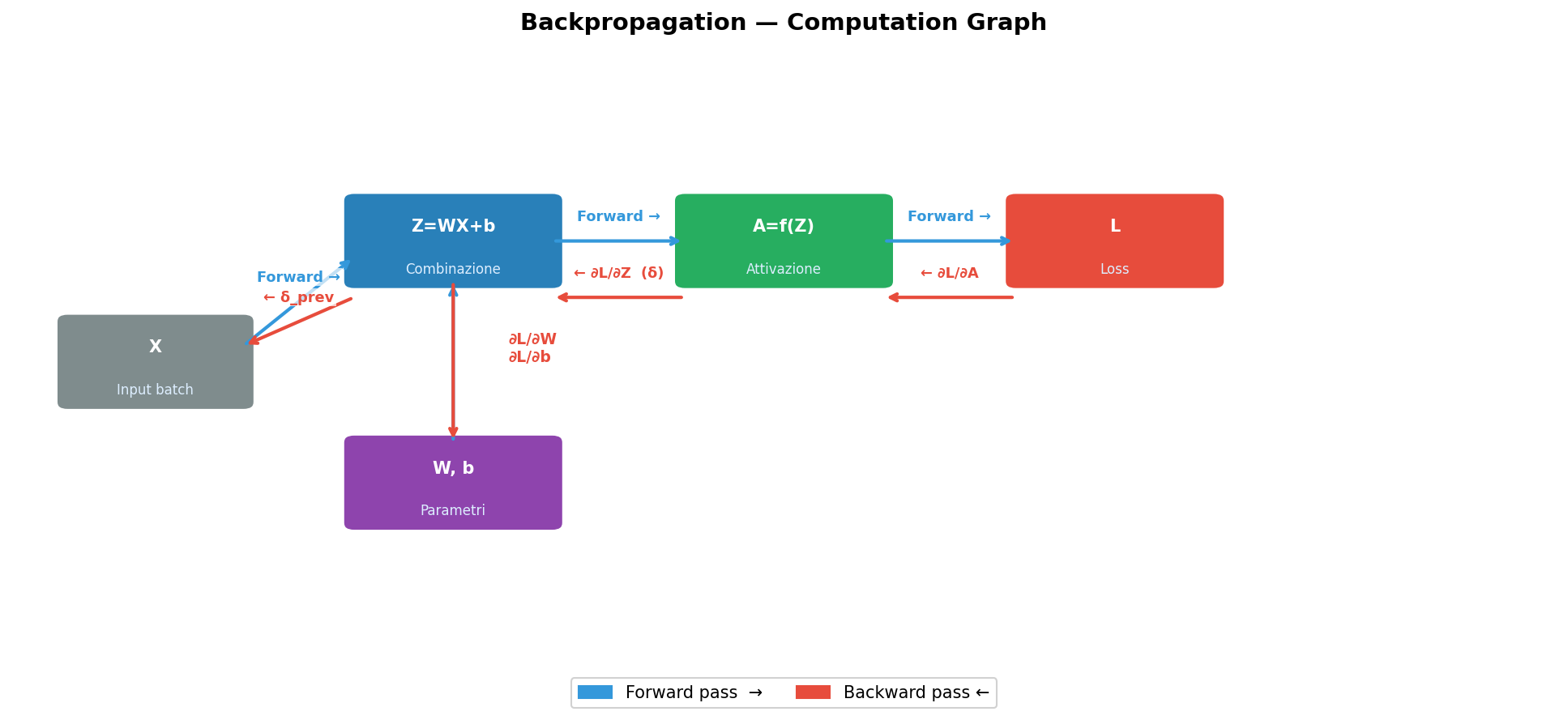

Il grafo di calcolo: riepilogo

Da destra a sinistra, nell’ordine del calcolo. Da destra arriva \(\partial E/\partial \mathbf{a}^{(\ell)}\): per l’ultimo strato viene dalla loss, \(\nabla_{\mathbf{a}}E\) (2); per gli altri è la freccia 3 uscita dallo strato successivo. Moltiplicata per \(\sigma'(\mathbf{z}^{(\ell)})\) dà \(\boldsymbol{\delta}^{(\ell)}\), da cui i gradienti di pesi e bias (1). Infine 3 \(\mathbf{W}^{(\ell)T}\boldsymbol{\delta}^{(\ell)}\) esce a sinistra: è la freccia che arriva da destra allo strato precedente.

In sintesi

Per aggiornare la rete servono i gradienti. Ciascuno si scrive con il \(\boldsymbol{\delta}\) del proprio strato (1). I \(\boldsymbol{\delta}\) si calcolano a ritroso, ciascuno da quello dello strato successivo (3), partendo dall’ultimo, che si calcola direttamente dalla loss (2).

L’algoritmo completo

1. Forward: calcola e conserva \(\mathbf{z}^{(\ell)}\) e \(\mathbf{a}^{(\ell)}\), per \(\ell = 1 \dots L\).
2. Ultimo strato: \(\;\boldsymbol{\delta}^{(L)} = \nabla_{\mathbf{a}}E \odot \sigma'(\mathbf{z}^{(L)})\).
3. Backward, per \(\ell = L, \dots, 1\): il gradiente dello strato, poi il segnale d’errore per quello prima:

\[ \begin{aligned} \partial E/\partial\mathbf{W}^{(\ell)} &= \boldsymbol{\delta}^{(\ell)}\left(\mathbf{a}^{(\ell-1)}\right)^T, \qquad \partial E/\partial\mathbf{b}^{(\ell)} = \boldsymbol{\delta}^{(\ell)} \\ \boldsymbol{\delta}^{(\ell-1)} &= \big((\mathbf{W}^{(\ell)})^T\boldsymbol{\delta}^{(\ell)}\big)\odot\sigma'\!\left(\mathbf{z}^{(\ell-1)}\right) \qquad (\ell > 1) \end{aligned} \]

4. Aggiornamento: \(\;\mathbf{W}^{(\ell)} \leftarrow \mathbf{W}^{(\ell)} - \eta\,\partial E/\partial\mathbf{W}^{(\ell)}\) (e così \(\mathbf{b}^{(\ell)}\)), per ogni \(\ell\).

Costo: \(\mathbf{W}^T\boldsymbol{\delta}\) e \(\boldsymbol{\delta}\,\mathbf{a}^T\) sono di ordine \(N_\ell N_{\ell-1}\), come il forward. Perturbando un peso alla volta servirebbe un forward per ogni peso.

La differenza con il libro di Rashid

Nel libro di Rashid il passo 3 è semplificato: per riportare l’errore dallo strato di uscita (2) a quello nascosto (1) usa l’errore grezzo \(\mathbf{e} = \mathbf{y} - \mathbf{a}^{(2)}\),

\[ \begin{aligned} \text{libro:}\quad & \left(\mathbf{W}^{(2)T}\,\mathbf{e}\right)\odot\sigma'\!\left(\mathbf{z}^{(1)}\right) \\[2pt] \text{esatto:}\quad & \left(\mathbf{W}^{(2)T}\big[\,\mathbf{e}\odot\sigma'\!\left(\mathbf{z}^{(2)}\right)\big]\right)\odot\sigma'\!\left(\mathbf{z}^{(1)}\right) \end{aligned} \]

(a meno del fattore \(-2\), perché \(\boldsymbol{\delta}^{(2)} = 2(\mathbf{a}^{(2)} - \mathbf{y})\odot\sigma' = -2\,\mathbf{e}\odot\sigma'\): il segno e la costante si riassorbono nel verso dell’aggiornamento e in \(\eta\)). Manca il fattore \(\sigma'(\mathbf{z}^{(2)})\) dello strato di uscita, cioè il passaggio da \(\mathbf{e}\) a \(\boldsymbol{\delta}^{(2)}\). La rete del libro impara comunque, ma quello che scende non è il gradiente di \(E\). Il framework implementa la formula esatta, e nel Lab 13 la misurerete: il gradient check torna alla decima cifra, mentre il gradiente del libro ha la stessa direzione (coseno \(0{,}9997\)) ma norma quattro volte più grande. È un riscalamento, non una rotazione: si riassorbe quasi tutto nel learning rate.

Esercizio in classe: backprop a mano

Dieci minuti, con carta, penna e il telefono per l’esponenziale. Una catena di due neuroni sigmoidi, senza bias:

\[ x \;\to\; z_1 = w_1 x \;\to\; a_1 = \sigma(z_1) \;\to\; z_2 = w_2 a_1 \;\to\; a_2 = \sigma(z_2), \qquad E = (a_2 - y)^2 \]

con \(x = 1\), \(w_1 = w_2 = 1\), \(y = 1\). Ricordate che \(\sigma' = \sigma(1-\sigma)\).

1. Forward: \(z_1, a_1, z_2, a_2\) ed \(E\).
2. Backward: \(\delta_2 = 2(a_2 - y)\,\sigma'(z_2)\) e \(\delta_1 = w_2\,\delta_2\,\sigma'(z_1)\); poi \(\partial E/\partial w_2 = \delta_2\, a_1\) e \(\partial E/\partial w_1 = \delta_1\, x\).
3. Verifica: \(\big[E(w_1 = 1{,}01) - E(w_1 = 0{,}99)\big]/0{,}02\) deve tornare con \(\partial E/\partial w_1\).

Quanto è più piccolo \(\delta_1\) di \(\delta_2\), e perché?

Esercizio: soluzione

	strato 1	strato 2
\(z\)	\(1\)	\(0{,}7311\)
\(a = \sigma(z)\)	\(0{,}7311\)	\(0{,}6750\)
\(\sigma'(z)\)	\(0{,}1966\)	\(0{,}2194\)
\(\delta\)	\(-0{,}0280\)	\(-0{,}1426\)
\(\partial E/\partial w\)	\(-0{,}0280\)	\(-0{,}1042\)

\(E = (0{,}6750 - 1)^2 = 0{,}1056\). Verifica: \(E(1{,}01) = 0{,}105321\), \(E(0{,}99) = 0{,}105882\), e \((0{,}105321 - 0{,}105882)/0{,}02 = -0{,}0280\): torna. È il gradient check che farete nel Lab 13.

\(\delta_1\) è circa cinque volte più piccolo di \(\delta_2\): da uno strato all’altro il segnale d’errore si moltiplica per \(w_2\,\sigma'(z_1) \approx 0{,}2\) (con dieci strati, dieci fattori così: quesito 2). I gradienti negativi dicono di aumentare i pesi, e infatti \(a_2 < y\).

Il batching

Da qui alla fine della lezione

Batching, momentum, Adam e gli scheduler di questa parte non entrano nel framework: servono per i progetti finali. Se non ci arriviamo in aula, sono da leggere a casa.

Le formule appena derivate elaborano un’immagine alla volta (un vettore colonna \(\mathbf{x}\)): predizione, errore, aggiornamento dei pesi. È lo stochastic gradient descent (SGD).

Ma elaborare \(60.000\) immagini una per una lascia inutilizzata gran parte della potenza della CPU: ogni prodotto matrice-vettore è troppo piccolo per riempire le unità vettoriali.

Si possono elaborare 64 immagini insieme?

Matrici invece di vettori

Sì, con l’algebra lineare: è il batching.

Invece di un vettore colonna \(\mathbf{x}\) (784 pixel \(\times\) 1 immagine) si passa una matrice \(\mathbf{X}\) (784 pixel \(\times\) 64 immagini), un’immagine per colonna.

Le equazioni restano le stesse, \(\mathbf{Z} = \mathbf{W} \mathbf{X} + \mathbf{B}\), dove \(\mathbf{B}\) ha in ogni colonna lo stesso \(\mathbf{b}\).

Una libreria come Eigen elabora le 64 colonne con le istruzioni vettoriali (SIMD), riducendo molto il tempo per epoca.

Nota

Nel nostro framework il batch avrà una sola colonna: aggiorniamo i pesi dopo ogni immagine, come fa Rashid nel libro. È lo Stochastic Gradient Descent puro, e su MNIST basta per superare il 90% in tre epoche. Scriveremo comunque tutto in forma matriciale: le equazioni sono già quelle giuste, e passare al mini-batch richiederebbe di adattare solo il dataset e le metriche.

I limiti dell’SGD e il momentum

La discesa del gradiente semplice ha due limiti. In una valle stretta oscilla fra le due pareti invece di scendere lungo il fondo. E dove il gradiente è quasi nullo — un minimo locale o, più spesso in milioni di dimensioni, un punto di sella — rallenta fino quasi a fermarsi.

Il rimedio viene dalla meccanica. L’SGD con momentum tratta i parametri come una particella di massa \(m\) nel potenziale \(E\), con attrito viscoso: \(m\ddot{\boldsymbol\theta} = -\nabla E - \gamma\dot{\boldsymbol\theta}\). Discretizzata con passo \(\Delta t\) (prima la velocità, poi la posizione) e con \(\mathbf{v} = \Delta t\,\dot{\boldsymbol\theta}\), diventa

\[ \mathbf{v} \leftarrow \mu\,\mathbf{v} - \eta\,\nabla E, \qquad \boldsymbol\theta \leftarrow \boldsymbol\theta + \mathbf{v}, \qquad \mu = 1 - \frac{\gamma\,\Delta t}{m} \in [0, 1), \quad \eta = \frac{\Delta t^2}{m} . \]

\(\mathbf{v}\), lo spostamento per passo, ha la forma di \(\boldsymbol\theta\) e parte da zero; \(1-\mu\) è l’attrito. La velocità smorza le oscillazioni trasverse e supera i tratti quasi piatti; con \(\mu = 0\) resta la discesa semplice (limite sovrasmorzato, \(\gamma\dot{\boldsymbol\theta} = -\nabla E\)).

L’ottimizzatore Adam

Adam (Adaptive Moment Estimation, Kingma e Ba, 2014) è oggi l’ottimizzatore più usato. Tiene per ogni parametro due medie mobili esponenziali, del gradiente \(\mathbf{g} = \nabla E\) e del suo quadrato; a ogni passo \(t = 1, 2, \dots\), elemento per elemento:

\[ \begin{aligned} \mathbf{m} &\leftarrow \beta_1\,\mathbf{m} + (1-\beta_1)\,\mathbf{g}, & \hat{\mathbf{m}} &= \mathbf{m}/(1-\beta_1^{\,t}), \\ \mathbf{s} &\leftarrow \beta_2\,\mathbf{s} + (1-\beta_2)\,\mathbf{g}\odot\mathbf{g}, & \hat{\mathbf{s}} &= \mathbf{s}/(1-\beta_2^{\,t}), \\ \boldsymbol\theta &\leftarrow \boldsymbol\theta - \eta\,\frac{\hat{\mathbf{m}}}{\sqrt{\hat{\mathbf{s}}}+\epsilon} . \end{aligned} \]

• \(\mathbf{m}\) (primo momento) è il momentum; \(\mathbf{s}\) (secondo momento) è l’ampiezza tipica recente del gradiente. Nell’articolo si chiama \(v\): qui \(\mathbf{s}\), per non confonderla con la velocità.
• \(\mathbf{m}\) e \(\mathbf{s}\) partono da zero: ai primi passi sono schiacciate verso zero di un fattore \(1-\beta^{\,t}\), che la divisione compensa.

Adam in pratica

Il passo è il gradiente medio diviso per la sua ampiezza tipica: rispetto all’SGD si accorcia dove il gradiente è grande o rumoroso e si allunga dove è piccolo ma costante. Ogni parametro ha di fatto il suo learning rate, e il passo è dell’ordine di \(\eta\) qualunque sia la scala di \(E\) (a meno di \(\epsilon\)).

• \(\beta_1\), \(\beta_2\): memoria delle medie, circa \(1/(1-\beta)\) passi (10 e 1000 con \(0{,}9\) e \(0{,}999\));
• \(\epsilon \approx 10^{-8}\) evita la divisione per zero; i default vanno bene in molti casi, con \(\eta = 10^{-3}\);
• AdamW (Loshchilov e Hutter, 2019), lo standard per le reti grandi, sottrae \(\eta\lambda\boldsymbol\theta\) (weight decay) fuori dalla divisione per \(\sqrt{\hat{\mathbf{s}}}\).

Nel Laboratorio 10 implementerete SDOptimizer, la discesa più semplice — una riga, param -= lr * grad. Momentum e Adam sono la traccia 1 dei progetti finali: l’interfaccia Optimizer è fatta perché si possano aggiungere senza toccare né i layer né la rete.

I learning rate scheduler

Anche con Adam, tenere lo stesso passo dall’inizio alla fine non è ideale: vicino al fondo della valle un passo troppo lungo scavalca il minimo. Un learning rate scheduler diminuisce \(\eta\) durante l’addestramento. Due politiche classiche:

• ReduceLROnPlateau — reattiva: se la loss smette di scendere per un certo numero di epoche (per esempio 5), divide \(\eta\) per un fattore (per esempio 10). Utile nella fase finale dell’addestramento.
• Cosine annealing — programmata: \(\eta\) segue mezzo periodo di coseno, alto all’inizio e decrescente dolcemente verso la fine, senza i gradini del plateau.

Nel Laboratorio 10 scriverete l’interfaccia Scheduler a \(\eta\) costante; queste due sono la traccia 2 dei progetti. Ma come uniamo strati, ottimizzatori, scheduler e backpropagation nello stesso software C++ senza perdere il controllo del codice?

Quesiti finali

1. Un passo troppo lungo. Loss \(E(x) = x^2\), partenza \(x_0 = 1\), learning rate \(\eta = 1\). Dove siete dopo un passo? E dopo due? Per quali \(\eta\) il metodo converge, e qual è il valore che centra il minimo in un solo passo?

2. (aperta) Il tetto della sigmoide. La derivata della sigmoide è \(\sigma' = \sigma(1-\sigma)\). Qual è il suo valore massimo? La backpropagation moltiplica questo fattore una volta per strato: cosa arriva al primo strato di una rete di dieci? E allora come si addestrano le reti con decine di strati usate oggi?

Quesiti finali: le risposte

1. \(E'(x) = 2x\), quindi il passo è \(x \leftarrow x - \eta\,2x = (1 - 2\eta)\,x\). Con \(\eta = 1\) il fattore vale \(-1\): \(x_1 = -1\), \(x_2 = +1\), e così via: \(x\) oscilla fra i due valori e la loss non diminuisce. Si converge per \(|1 - 2\eta| < 1\), cioè \(0 < \eta < 1\); e \(\eta = 0{,}5\) annulla il fattore e centra il minimo al primo passo. Un learning rate grande non è “la stessa discesa, più veloce”: è un metodo diverso, che può non convergere affatto.

2. Traccia: \(\sigma(1-\sigma)\) è massima per \(z = 0\), dove \(\sigma = 1/2\): il massimo è \(\tfrac12\cdot\tfrac12 = 0{,}25\). Dieci strati la moltiplicano dieci volte: \(0{,}25^{10} \approx 10^{-6}\), ed è il caso migliore per \(\sigma'\), con pesi di ordine uno. Il primo strato riceve un gradiente un milione di volte più piccolo dell’ultimo e di fatto non impara: è il vanishing gradient, già incontrato nella Lezione 02. Le reti profonde di oggi lo aggirano cambiando i tre ingredienti che qui diamo per scontati: la funzione di attivazione (ReLU, Lezione 02), l’inizializzazione dei pesi (He e Xavier, Laboratorio 08) e il percorso che l’errore fa per tornare indietro.
