Laboratorio 13

Backpropagation — la Rete Impara

Docente

Soluzione del Laboratorio 12

Il parsing del CSV con il doppio getline:

std::getline(f, linea);                    // salta l'intestazione
while (std::getline(f, linea)) {
    std::stringstream ss(linea);
    std::string valore;
    std::getline(ss, valore, ',');         // il primo campo è la label
    val = std::stoi(valore);
    np = 0;
    while (std::getline(ss, valore, ','))  // i restanti sono pixel
        pixs(np++, 0) = std::stoi(valore);
    add_element(pixs, val);
}

E le due normalizzazioni “alla Rashid”, che evitano gli estremi della sigmoide:

b.inputs = Matrix<ntype>((dse.pixels.template cast<ntype>() / 255.0 * 0.99)
                             .array() + 0.01);           // pixel in [0.01, 0.99]
b.targets.setConstant(static_cast<ntype>(0.01));
b.targets(dse.val, 0) = static_cast<ntype>(0.99);        // target 0.01 / 0.99

Lo shuffle permuta gli indici perché permutare 60.000 immagini significherebbe copiare 188 MB a ogni epoca.

Obiettivo di Oggi

Questo è il cuore del corso. La rete sa prevedere e sa leggere i dati, ma non sa ancora imparare. Oggi chiudiamo il cerchio: backward() in ogni layer — la backpropagation — e update_parameters(), che consegna i gradienti all’ottimizzatore.

Loss e Optimizer li avete già scritti nel Lab 10, come Strategy isolate. Oggi entrano in gioco: la rete le userà attraverso l’interfaccia, senza sapere quale implementazione ha davanti. Le derivate delle attivazioni le avete verificate numericamente nel Lab 03: oggi si capisce perché.

Alla fine vedremo la Loss scendere: la prova che tutto funziona.

Note

Sul tempo. È il laboratorio più denso del corso, anche dopo aver spostato Loss e Optimizer nel Lab 10: quattro backward() e la catena in Sequential. I due backward() delle attivazioni sono tre righe ciascuno e quasi identici: scrivete la sigmoide con cura, la tanh segue. Se il gradient check finale resta a casa, va bene: è raccomandato, non richiesto.

Il flusso completo

                        forward
   inputs ──▶ Dense ──▶ Sigmoid ──▶ Dense ──▶ tanh ──▶ predizione
                                                          │
                                                      Loss(pred, target)
                                                          │
   dWt  ◀── Dense ◀── Sigmoid ◀── Dense ◀── tanh ◀── d_loss
                        backward
                            │
                    update_parameters(opt)

Ogni layer riceve il delta da destra, calcola il proprio gradiente e passa a sinistra il delta per il layer precedente.

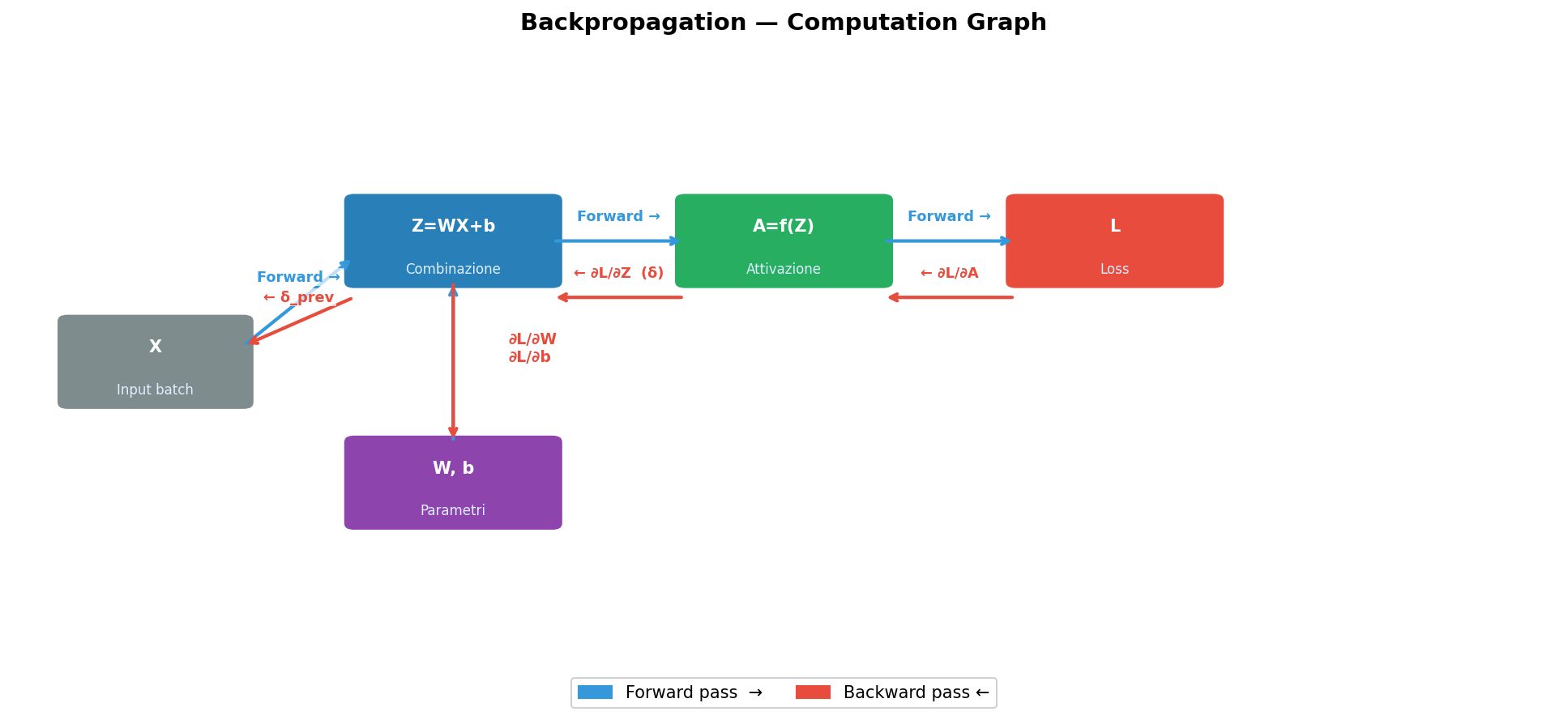

Backpropagation — Computation Graph

Task 1: backward diventa puro virtuale

Nel Lab 09 avevamo messo un corpo di default. Ora ogni layer deve implementarlo, e in layer.hpp diventa:

virtual Matrix<ntype>& forward(const Matrix<ntype>& inp) = 0;
virtual Matrix<ntype>& backward(const Matrix<ntype>& out) = 0;   // ora = 0

// Metodo per l'aggiornamento, sovrascritto solo dai layer parametrici
virtual void update_parameters(Optimizer<ntype>* opt) {}

Aggiungete anche #include "./optimizers.hpp" in testa a layer.hpp.

update_parameters ha un corpo vuoto di default, non = 0: una sigmoide non ha pesi da aggiornare e non deve essere costretta a dichiararlo. È il polimorfismo che risolve quello che un dynamic_cast risolverebbe male (Lezione 16).

Task 2: Le due formule del DenseLayer

Con la notazione della Lezione 3, per il layer \(l\):

\[ \frac{\partial L}{\partial W_t} = \delta^{(l)} \cdot \left(a^{(l-1)}\right)^{T} \qquad \delta^{(l-1)} = W_t^{T} \cdot \delta^{(l)} \]

dove \(a^{(l-1)}\) è l’input di questo layer — cioè esattamente ciò che inputs_ptr sta puntando.

Matrix<ntype>& backward(const Matrix<ntype>& del_l) override {
    // del_l è un vettore colonna, (*inputs_ptr).transpose() è un vettore riga:
    // il loro prodotto è una MATRICE, delle stesse dimensioni di Wt
    dWt = del_l * (*inputs_ptr).transpose();

    // il delta da passare al layer precedente
    delta_l = Wt.transpose() * del_l;

    return delta_l;
}

Due righe. Ecco perché il framework ha rinunciato al bias e al batching: la formula del gradiente è tutta qui.

Note

Nessuna divisione per \(N\): il batch ha dimensione 1 (Lab 12), quindi non c’è alcuna media da fare. Se un giorno introdurrete i mini-batch, è qui che andrà il / N.

Perché la trasposta e non l’inversa

Wt.transpose() è la “magia” della Lezione 3. L’istinto sarebbe invertire \(W_t\) per tornare indietro, ma:

• l’inversa esiste solo per matrici quadrate, e Wt è \([N_{nodes} \times N_{in}]\)
• calcolarla costa \(O(n^3)\), contro \(O(1)\) della trasposta (che in Eigen non copia nemmeno nulla: è una vista)

La trasposta funziona perché non stiamo invertendo la trasformazione, stiamo ridistribuendo la colpa: ogni peso riceve una quota di errore proporzionale al suo contributo in avanti.

Task 3: backward delle attivazioni

Un layer di attivazione non ha pesi: moltiplica il delta per la derivata locale, elemento per elemento.

// SigmoidLayer:  f'(z) = f(z) * (1 - f(z))
Matrix<ntype>& backward(const Matrix<ntype>& del_l) override {
    delta_l = del_l.array() * outputs.array();
    delta_l = delta_l.array() * (static_cast<ntype>(1.0) - outputs.array());
    return delta_l;
}

// tanhLayer:  f'(z) = 1 - f(z)^2
Matrix<ntype>& backward(const Matrix<ntype>& del_l) override {
    delta_l = del_l.array() * (static_cast<ntype>(1.0) - outputs.array().square());
    return delta_l;
}

Notate l’eleganza: nessuna delle due ricalcola la funzione. Entrambe riusano outputs, che il forward() ha già scritto. La derivata della sigmoide si esprime in funzione del suo stesso valore, e questo risparmia un esponenziale per ogni neurone per ogni immagine.

Warning

.array() è obbligatorio. Con * su Matrix avreste un prodotto matriciale: compila, gira, e dà numeri sbagliati senza dire nulla.

Task 4: Sequential::backward

Il ciclo del forward, letto al contrario:

Matrix<ntype>& backward(const Matrix<ntype>& d_loss) override {
    if (layers.empty())
        throw std::runtime_error("[ERROR] backward pass su una rete vuota.");

    // si parte dall'ultimo layer
    Matrix<ntype>* current_grad = &(layers.back()->backward(d_loss));

    // e si risale fino al primo
    for (int i = static_cast<int>(layers.size()) - 2; i >= 0; --i)
        current_grad = &(layers[i]->backward(*current_grad));

    return *current_grad;
}

void update_parameters(Optimizer<ntype>* opt) override {
    for (auto& l : layers)
        l->update_parameters(opt);
    opt->step();          // una sola volta per batch: serve ad Adam
}

Warning

L’indice del ciclo è int, non size_t. Con un tipo senza segno la condizione i >= 0 è sempre vera e il ciclo non termina mai. È il bug classico dei cicli a scendere.

Loss e Optimizer: già pronti dal Lab 10

Nel Lab 10 avete scritto loss.hpp e optimizers.hpp e li avete testati da soli. Oggi li includete, non li riscrivete. Rileggeteli un momento, perché adesso il loro disegno diventa chiaro:

• MSELoss::backward restituisce \(\partial L/\partial p = 2(p - t)\) come const& a un membro: è la prima \(\delta\) che entra in Sequential::backward.
• SDOptimizer::update(param, grad) prende un tensore alla volta, non “pesi e bias”. Così lo stesso ottimizzatore serve un DenseLayer oggi e, domani, un layer convoluzionale con quattro tensori diversi, senza modifiche.
• set_lr/get_lr sono puri virtuali perché servono allo scheduler, che avete già scritto anch’esso e che il Trainer del Lab 14 chiamerà a ogni epoca.

Il Pattern Strategy (Lezione 20) si vede tutto qui: il layer non sa se sta usando Steepest Descent o Adam. Conosce solo l’interfaccia.

#include "optimizers.hpp"      // in layer.hpp: update_parameters ne ha bisogno
#include "loss.hpp"            // nel main

Task 5: Collegare il layer all’ottimizzatore

Una riga, in DenseLayer:

void update_parameters(Optimizer<ntype>* optimizer) override {
    optimizer->update(Wt, dWt);
}

Il layer non sa se sta usando Steepest Descent, Adam o RMSProp. Conosce solo l’interfaccia.

Task 6: La verifica — la Loss deve scendere

int main() {
    rng.seed(42);

    Sequential<double> net;
    net.add(std::make_unique<DenseLayer<double>>(128, 784));
    net.add(std::make_unique<SigmoidLayer<double>>());
    net.add(std::make_unique<DenseLayer<double>>(10, 128));
    net.add(std::make_unique<tanhLayer<double>>());

    Matrix<double> X = Matrix<double>::Random(784, 1);
    Matrix<double> Y = Matrix<double>::Zero(10, 1);
    Y(3, 0) = 1.0;

    Matrix<double> Z = net.forward(X);

    MSELoss<double> loss;
    SDOptimizer<double> opt(0.01);

    double initial_loss = loss.forward(Z, Y);
    std::cout << "Loss iniziale: " << initial_loss << std::endl;

    for (int i = 0; i < 5; i++) {
        const Matrix<double>& d_loss = loss.backward(Z, Y);
        net.backward(d_loss);
        net.update_parameters(&opt);
        Z = net.forward(X);                  // ricalcolo per il giro successivo
    }

    double final_loss = loss.forward(Z, Y);
    std::cout << "Loss finale:   " << final_loss << std::endl;

    if (final_loss < initial_loss)
        std::cout << "[SUCCESS] La rete sta imparando!" << std::endl;
}

Il criterio: la Loss finale deve essere minore di quella iniziale. Con un solo campione e cinque passi non è “apprendimento” — è la prova che i segni dei gradienti sono giusti e che la catena forward → loss → backward → update è collegata correttamente.

Se la Loss sale, il segno è invertito: controllate param -= lr * grad. Se resta identica, update_parameters non viene chiamato.

Il Gradient Check (raccomandato)

Il test definitivo per un backward(): confrontarlo con la definizione numerica di derivata.

\[ \frac{\partial L}{\partial w} \approx \frac{L(w + \varepsilon) - L(w - \varepsilon)}{2\varepsilon} \]

const double eps = 1e-5;
auto* dl = dynamic_cast<DenseLayer<double>*>(net.get_layer(0));

net.forward(X);
net.backward(loss.backward(net.forward(X), Y));
double analitico = dl->dWt(0, 0);

double w0 = dl->Wt(0, 0);
dl->Wt(0, 0) = w0 + eps;  double L_piu  = loss.forward(net.forward(X), Y);
dl->Wt(0, 0) = w0 - eps;  double L_meno = loss.forward(net.forward(X), Y);
dl->Wt(0, 0) = w0;                                   // ripristinare!

std::cout << "analitico: " << analitico
          << "  numerico: " << (L_piu - L_meno) / (2 * eps) << std::endl;

I due numeri devono coincidere entro 1e-6. Fatelo con ntype = double: in float l’errore di arrotondamento maschera il confronto.

Task da Completare

• Rendere backward() puro virtuale in layer.hpp e aggiungere update_parameters
• Includere optimizers.hpp in layer.hpp
• Implementare DenseLayer::backward() con le due formule (dWt e delta_l)
• Implementare backward() di SigmoidLayer e tanhLayer riusando outputs
• Verificare di aver usato .array() in tutte le moltiplicazioni elementwise
• Implementare Sequential::backward() con l’indice int (non size_t)
• Implementare Sequential::update_parameters() con opt->step() alla fine
• Includere loss.hpp e optimizers.hpp scritti nel Lab 10 (non riscriverli)
• Aggiungere update_parameters a DenseLayer (una riga)
• Verificare che la Loss scenda in 5 passi su un campione fittizio
• Raccomandato: superare il gradient check con ε = 1e-5

La soluzione di riferimento verrà discussa all’inizio della prossima lezione.
