Laboratorio 02

Primo Programma C++: Discesa del Gradiente e Backpropagation

Cristiano De Michele

Soluzione del Laboratorio 01: il CMakeLists.txt

CMakeLists.txt
cmake_minimum_required(VERSION 3.15)
project(BasicNeuralPlusPlus)

set(CMAKE_CXX_STANDARD 17)
set(CMAKE_CXX_STANDARD_REQUIRED ON)
set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} -Wall")

find_package(Eigen3 QUIET)
find_package(OpenCV REQUIRED)
message(STATUS "OpenCV ${OpenCV_VERSION} trovata")

add_executable(basic_neural main.cpp)

if(Eigen3_FOUND)
1    target_link_libraries(basic_neural Eigen3::Eigen)
else()
    message(STATUS "Eigen non trovata: uso libs/eigen")
    target_include_directories(basic_neural PRIVATE libs/eigen)
endif()
target_link_libraries(basic_neural ${OpenCV_LIBS})
1
È la riga che quasi tutti dimenticano. Trovare Eigen con find_package non basta: senza questa, la compilazione muore con fatal error: Eigen/Dense: No such file or directory anche con Eigen installata.

Soluzione del Laboratorio 01: il main.cpp

main.cpp
#include <cstdlib>   // std::srand
#include <ctime>     // std::time
#include <iostream>
#include <Eigen/Dense>
#include <opencv2/opencv.hpp>

int main() {
1    // std::srand(std::time(nullptr));
    Eigen::MatrixXf W = Eigen::MatrixXf::Random(3, 4);
    Eigen::VectorXf x = Eigen::VectorXf::Random(4);

    Eigen::VectorXf z = W * x;
    std::cout << "z e' " << z.rows() << "x" << z.cols() << ":\n" << z << "\n\n";

2    Eigen::ArrayXf z_relu = z.array().max(0.0f);
    std::cout << "dopo la ReLU:\n" << z_relu << "\n\n";
    // ... segue l'immagine OpenCV
1
Random() usa std::rand(): senza un seme la sequenza è sempre la stessa. Togliendo il commento i numeri cambiano a ogni esecuzione. nullptr è il NULL del C++ (Lezione 05).
2
Il vostro primo forward pass: un prodotto matrice-vettore e una non linearità. È tutto quello che fa uno strato.

Soluzione del Laboratorio 01: il main.cpp (segue)

main.cpp
    cv::Mat img(28, 28, CV_8UC1, cv::Scalar(128));
    std::cout << "immagine " << img.rows << "x" << img.cols
              << ", canali: " << img.channels() << "\n";

1    cv::imwrite("test.png", img);
    cv::imshow("Test MNIST size", img);
2    while (cv::waitKey(100) < 0 &&
           cv::getWindowProperty("Test MNIST size", cv::WND_PROP_VISIBLE) >= 1) {}
}
1
Prima imwrite: funziona anche senza finestre grafiche, quindi il PNG c’è anche dove imshow fallisce.
2
waitKey(0) aspetterebbe solo un tasto: chiudendo la finestra col mouse il programma resterebbe in attesa. Così esce in entrambi i casi. È lo stesso ciclo di display() nel framework.

Soluzione del Laboratorio 01: cosa stampa

z e' 3x1:
  -1.0027
0.0832618
-0.192788

dopo la ReLU:
        0
0.0832618
        0

immagine 28x28, canali: 1

I vostri numeri possono essere diversi da questi, perché std::rand() cambia da un sistema all’altro, ma a ogni esecuzione saranno gli stessi finché non date un seme con std::srand. La forma invece no: z deve essere \(3 \times 1\), e dopo la ReLU i negativi devono essere esattamente 0 e i positivi invariati. Se le dimensioni non tornano, avete invertito W e x.

Obiettivo di oggi

Il progetto del Laboratorio 01 compila: oggi lo usiamo per il primo programma C++ vero, con quello che avete visto nelle Lezioni 03 e 04.

  1. Ripartire dal progetto del Laboratorio 01.
  2. Tipi base e divisione intera: il primo errore silenzioso del calcolo scientifico.
  3. Il quesito 1 della Lezione 03 al calcolatore: la discesa del gradiente su \(E(x) = x^2\).
  4. L’esercizio in classe della Lezione 03 in C++: forward, backward e gradient check.
  5. Addestrare la catena di due neuroni con un ciclo for.

Bastano double, std::exp, for, if e std::cout. Le funzioni le conoscete dal C, e in C++ le riprendiamo nella Lezione 05: oggi, apposta, tutto sta nel main().

Task 1: ripartire dal Laboratorio 01

  1. Verificate che compilatore e CMake rispondano: g++ --version (Linux e WSL) o clang++ --version (macOS), e cmake --version. Se uno non risponde, le istruzioni sono nel Laboratorio 01.
  2. Aprite nel vostro IDE la cartella del Laboratorio 01, basic_neural_plusplus: da qui in avanti è il progetto del framework. Il suo CMakeLists.txt cresce, non si riscrive.
  3. Sostituite il main.cpp con uno che stampi “Inizio progetto BASIC_NEURAL++!” e compilate da zero:
rm -rf build && cmake -B build && cmake --build build && ./build/basic_neural

oppure con i pulsanti di CMake Tools in VS Code. Eigen e OpenCV oggi non servono, ma un solo file di build evita di ritrovarsi con due progetti diversi.

Task 2: tipi base e divisione intera

Nel main.cpp dichiarate, stampate e combinate:

  • un int (per esempio il numero di epoche) e un double (il learning rate);
  • 5 / 2 fra due int: cosa stampa, e perché? (come in C; Lezione 04)
  • la stessa divisione con static_cast<double>(a) / b.

Task 3: il quesito 1 al calcolatore

Il quesito 1 della Lezione 03: loss \(E(x) = x^2\), partenza \(x_0 = 1\), passo \(x \leftarrow x - \eta\,E'(x)\) con \(E'(x) = 2x\). Per quali \(\eta\) il metodo converge, e quale centra il minimo in un solo passo?

  1. Scrivete un ciclo for che faccia cinque passi e stampi \(x\) dopo ognuno.
  2. Mettetelo dentro un secondo ciclo che provi \(\eta = 0{,}25,\ 0{,}5,\ 0{,}75,\ 1,\ 1{,}25\):
for (int k = 1; k <= 5; ++k) {
    double eta = 0.25 * k;
    // ... i cinque passi
}
  1. Per ogni \(\eta\): la discesa converge, centra il minimo, oscilla o diverge? Confrontate con la risposta del quesito.

Il contatore è un int e \(\eta\) si ricava da lui: un ciclo for (double eta = 0.1; ...; eta += 0.1) accumulerebbe errori di arrotondamento, perché \(0{,}1\) non è rappresentabile esattamente in binario.

Task 4: la catena di due neuroni

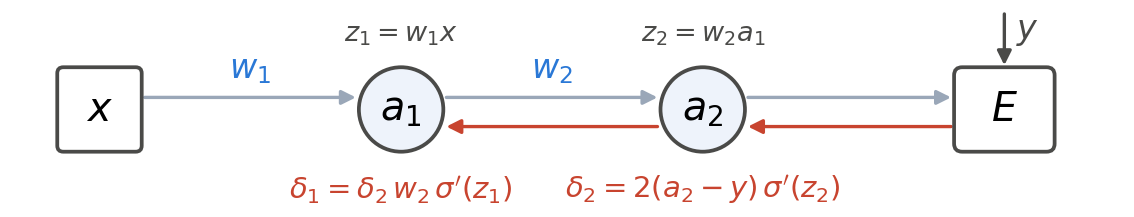

L’esercizio in classe della Lezione 03: due neuroni sigmoidi in fila, senza bias.

\[ x \;\to\; z_1 = w_1 x \;\to\; a_1 = \sigma(z_1) \;\to\; z_2 = w_2 a_1 \;\to\; a_2 = \sigma(z_2), \qquad E = (a_2 - y)^2 \]

con \(\sigma(z) = 1/(1 + e^{-z})\) e \(\sigma'(z) = \sigma(z)\,\big(1 - \sigma(z)\big)\). La backpropagation dà

\[ \delta_2 = 2(a_2 - y)\,\sigma'(z_2), \quad \delta_1 = w_2\,\delta_2\,\sigma'(z_1), \quad \frac{\partial E}{\partial w_2} = \delta_2\, a_1, \quad \frac{\partial E}{\partial w_1} = \delta_1\, x . \]

Con \(x = 1\), \(w_1 = w_2 = 1\), \(y = 1\) dovete ritrovare \(E = 0{,}1056\) e \(\partial E/\partial w_1 = -0{,}0280\).

Task 4: in C++

Con \(x = 1\), \(w_1 = w_2 = 1\), \(y = 1\):

  1. Forward: una variabile double per ciascuna di \(z_1, a_1, z_2, a_2\) ed \(E\). La sigmoide è 1.0 / (1.0 + std::exp(-z)), con #include <cmath>.
  2. Backward: \(\sigma'(z) = a\,(1-a)\), poi \(\delta_2\), \(\delta_1\), \(\partial E/\partial w_2 = \delta_2\, a_1\) e \(\partial E/\partial w_1 = \delta_1\, x\).
  3. Stampate una tabella (una riga per grandezza, una colonna per strato, colonne separate da "\t") e confrontatela con la soluzione nella Lezione 03.
  4. Gradient check: ricalcolate \(E\) con \(w_1 + h\) e con \(w_1 - h\), \(h = 0{,}01\), e confrontate \(\big[E(w_1+h) - E(w_1-h)\big]/2h\) con \(\partial E/\partial w_1\).

Il forward va ricopiato due volte: è scomodo, ed è voluto. Nel Laboratorio 03 lo risolveremo con una funzione, double sigmoid(double z).

Task 5: addestrare la catena

Ora i pesi si aggiornano: discesa del gradiente su \(w_1\) e \(w_2\), con un solo esempio e \(\eta = 1\):

for (int t = 0; t <= 200; ++t) {
    // forward (a1, a2, E) e backward (delta2, delta1), con i pesi attuali
    if (t % 20 == 0) { /* stampa t, E, w1 e w2 */ }
    w1 = w1 - eta * dE_dw1;
    w2 = w2 - eta * dE_dw2;
}

I due gradienti vanno calcolati entrambi prima di aggiornare i pesi, nello stesso punto (Lezione 03): aggiornare w2 e poi calcolare delta1 con il w2 nuovo è un errore silenzioso. A \(t = 0\) deve uscire \(E = 0{,}1056\), come nel Task 4.

  1. \(E\) scende? Di quanto, in 200 passi?
  2. Guardate i pesi: si fermano?
  3. Rifate tutto con \(y = 0{,}8\). Cosa cambia, e perché? Un suggerimento: per quale \(z\) la sigmoide vale 1?

Task da completare

Buon lavoro! La soluzione di riferimento verrà discussa all’inizio del prossimo laboratorio.
